Doğal Afet Acil Yerleşim Planları


Doğal Afet Acil Yerleşim Binaları

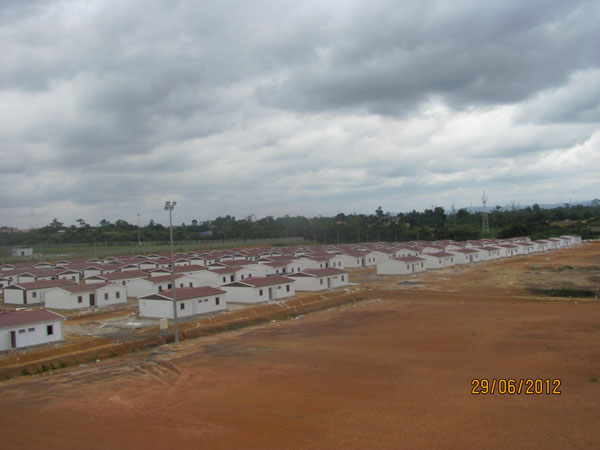

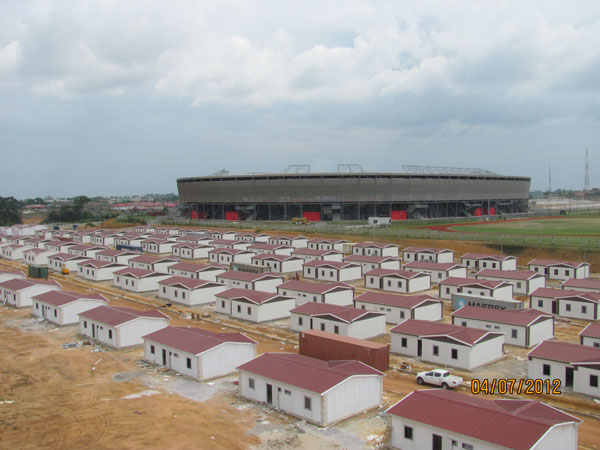

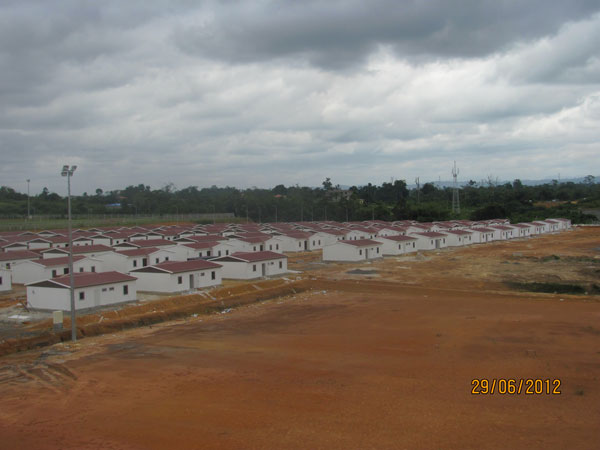

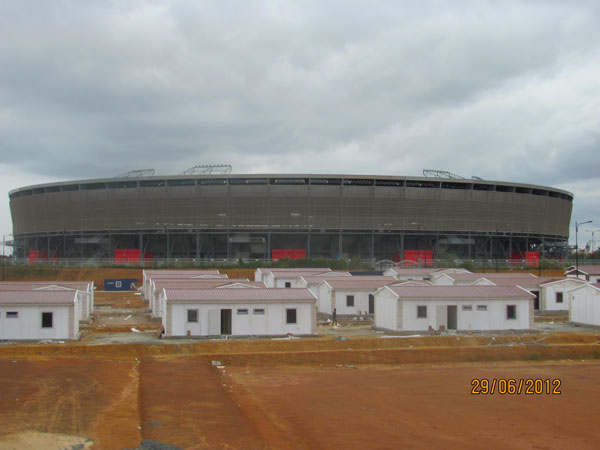

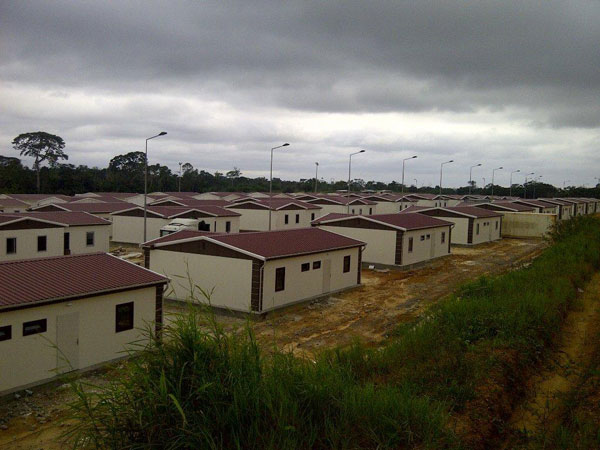

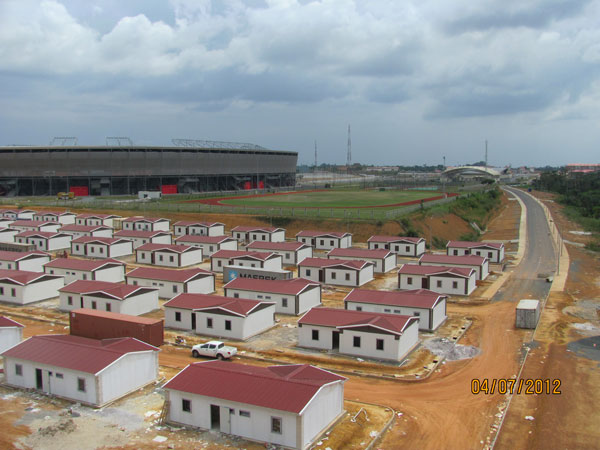

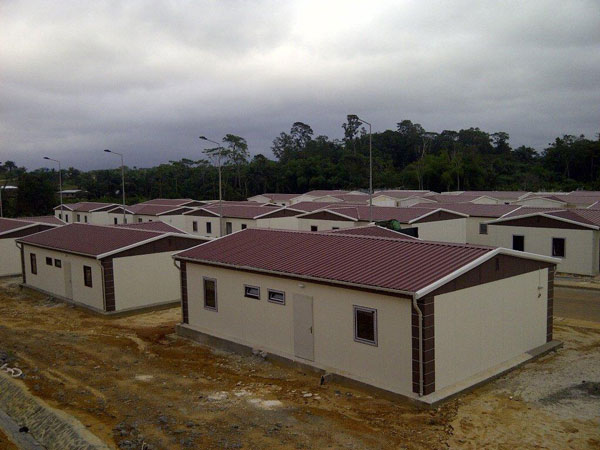

Deprem, sel, heyelan, tsunami vb doğal afetler sonrasında ve doğal olmayan sebeplerden kaynaklı çok sayıda insanın acil yerleşim ihtiyaçları nedeniyle, prefabrike acil yaşam üniteleri yapılmaktadır.

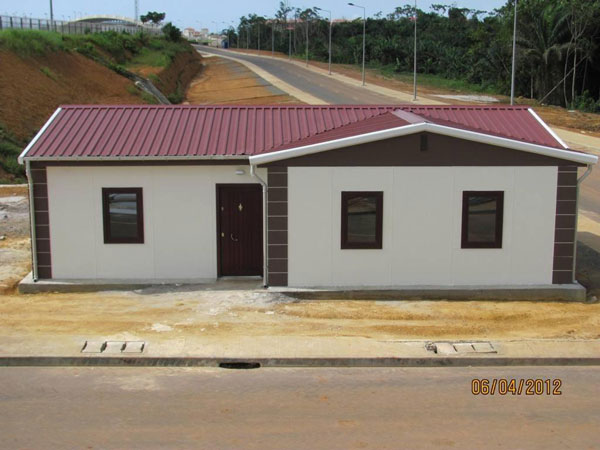

Farklı plan tiplerinden oluşan standart çözümlerimiz en hızlı üretim, en hızlı sevkiyat, en hızlı montaj süreçleri göz önünde bulundurularak hazırlandı. Yonca Ev çözümleri olarak adlandırılan prefabrike acil yaşam ünitelerimiz, “4 aileye bir yonca” mantığıyla hayata geçirilmiş ve 1'li, 2'li, 3'lü, 4'lü gruplar şeklinde yan yana koyularak sayısı artan yoncalar ile büyük ailelerin ve daha fazla sayıda ailenin barınma ihtiyacının karşılanacağı düşünülmüştür.

Panel Sistem ile üretilen prefabrike acil yaşam ünitelerinin kurulumu beton zemin üzerine gerçekleştirilir. Ancak uygun olmayan zeminler için, Yonca evler şaseli (bina alt zeminli) olarak da üretilmektedir. Bina konfor koşulları ve detayları zor şartlar düşünülerek tasarlanmıştır. Amaç en hızlı şekilde ihtiyaç sahiplerinin barınma problemini çözmektir.






Teknik Özellikler

Açıklama; Ön üretimli hafif prefabrike yapılar kullanım amacına göre genişlik ve uzunlukları 125 cm’nin katları olacak şekilde istenilen her türlü yerleşim planına uygulanabilir. Panel ölçüleri 1250*2500 mm’dir. Ön üretimli hafif prefabrike binalar birden fazla kurulum ve demontaja uygun olacak şekilde dizayn edilmiştir. Tüm mimari planlama, dizayn ve teknik resimleri ARCHICAD 9 TR, STRUCAD (Structural Steel Detailing System Versiyon-16) ve Autocad, STA4CAD, ÇELİKPROIV programları ile, mühendislik hesapları SAP 2000, CFS programı ile teknik personelimiz tarafından yapılmaktadır. Kullanılan tüm malzemeler TSE belgelidir.

Kar yükü

80 kg/m² (Montaj yerindeki kar bölgesi ve rakıma göre değişmektedir) TS 498 ve TS EN 1991-1-3

Rüzgar hızı

102 km/saat (50 Kg/ m² ) TS 498 ve TS EN 1991-1-4

Dış duvar ısı iletim katsayısı

K: 0,62 Kcal/m² hC ( K: 0,72 W/m² K )

İç duvar ısı iletim katsayısı

K: 0,59 Kcal/m² hC ( K: 0,68 W/m² K )

Çatı ısı iletim katsayısı

K: 0,39 Kcal/m² hC ( K: 0,45 W/m² K )

Deprem Bölgesi

Etkin yer ivmesi katsayısı :Ao=0,40 (1.derece deprem bölgesi )
Bina Önem Katsayısı ( I =1)
Hareketli Yük Katılım Katsayısı (n = 0,3)
Bina kullanım amacı ve türüne göre I =1 / 1,2 / 1,4 / 1,5
n = 0,3 / 0,6 olarak hesaplanmaktadır.

İLGİLİ STANDARTLAR

DİZAYN-STATİK : TS EN 1993-1-1 , 1-2, 1-8+AC, (EUROCODE 3 ), TS 11372, TS 498 ,TS 648,TS 6793, TS EN 1991-1-1-3 , 1-1-4 (EUROCODE 1), TS EN 1998-1 (EUROCODE 8 ), IMO-01.R-01/2005, Deprem Bölgelerinde Yapılacak Binalar Hakkında Yönetmelik – 2007
PANEL KARKASLARI ,MAKAS,AŞIK ÇELİK KONSTRÜKSİYON :
Malzeme : DX51D+Z (~St 37) Erdemir kalite no 1311, S250GD+Z Erdemir kalite no 1325, S320GD+Z Erdemir Kalite No 1332 , S350GD+Z (~St 52) Erdemir Kalite No 1335, standart DIN EN 10346-00 ,çinko kaplanarak galvanize edilmiş yapı çeliği

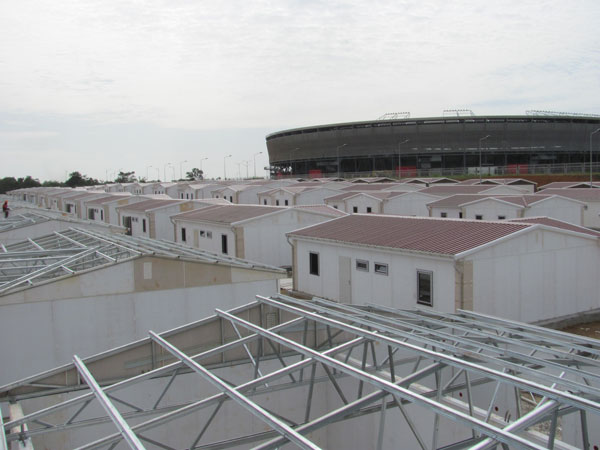

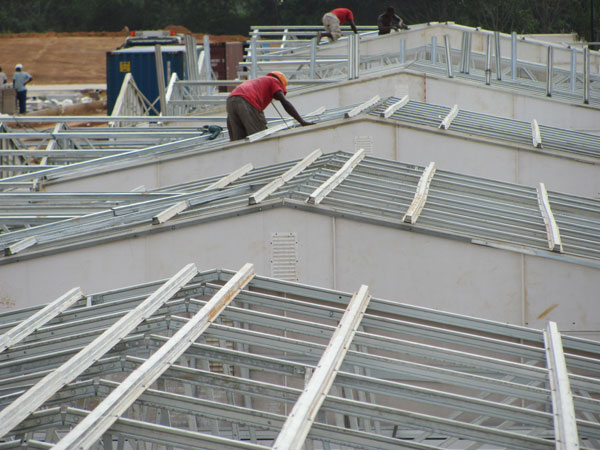

Üretim : Rollformer makinasından çekilmiş galvaniz cold formed makas,aşık, H profil kolonlar
Birleşim elemanları : İki panelin birleşimi H profil kolonlara geçme sistemiyle ve H kesitli elemanın çatı makaslarına birleşimi galvaniz kaplamalı cıvata, somun vasıtasıyladır. DIN 960-961,DIN 935-F,8.8
Isı Yalıtımı : Isı Yalıtım Yönetmeliği (8.05.2000)
Ses Yalıtımı : TS 187 ve TS 854 (DIN 4109)
Yangın Dayanımı : DIN 4102 Binaların Yangından Korunması Hakkında Yönetmelik - 2002

İklim Bölgesi

Duvar yalıtımı 1. iklim bölgesine ( K:0,80 W/m² K )
Çatı yalıtımı ~ 2.iklim bölgesine ( K:0,40 W/m² K ) uygundur.
