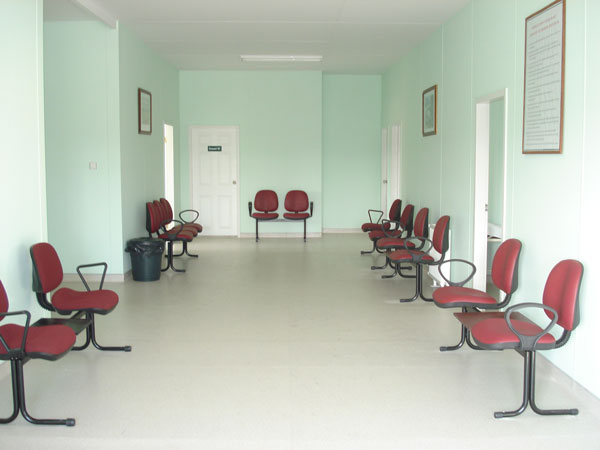

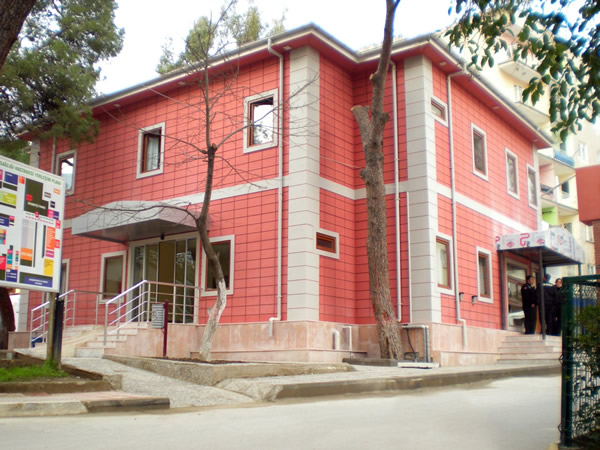

Hastane ve Klinik Binaları


Hastane ve Klinik Binaları

Sağlık Bakanlığı tarafından onaylanmış standartlara göre hazırlanan projeler Çelik Karkas Sistem veya Panel Sistem detaylarıyla 3,0-3,5m yüksekliğinde gerçekleştirilebilir. Bina izolasyonunda taş yünü, camyünü veya EPS alternatifi tercih edilebilir. Ayrıca tüm yüzey kaplamalarında, yangın güvenliğinin özellikle önemli olduğu bu tip kamu yapılarının vazgeçilmez malzemesi olan A-1 sınıfı yanmaz özellikte fibercement kullanılmaktadır.

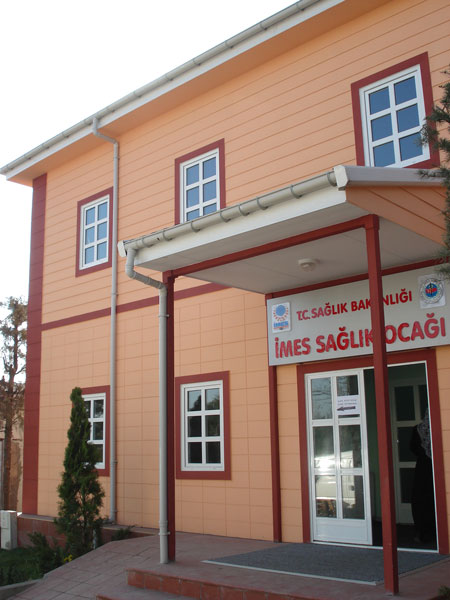

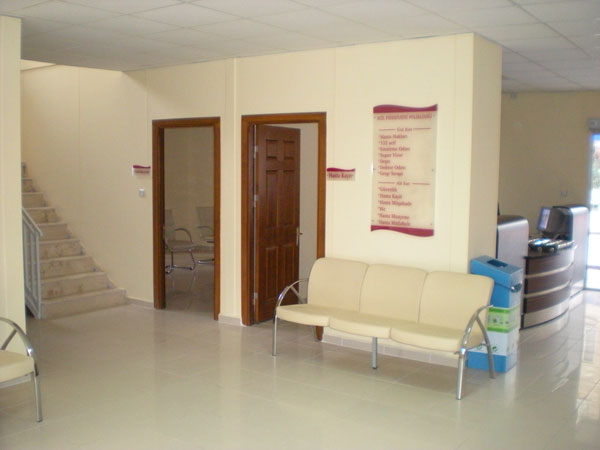

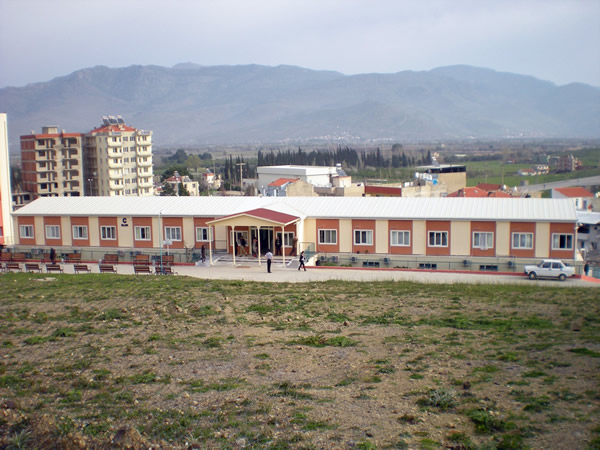

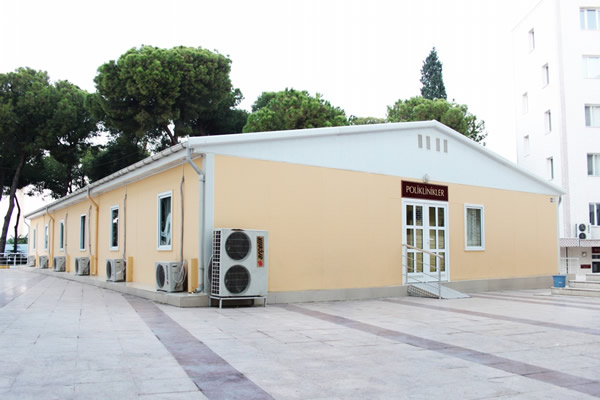

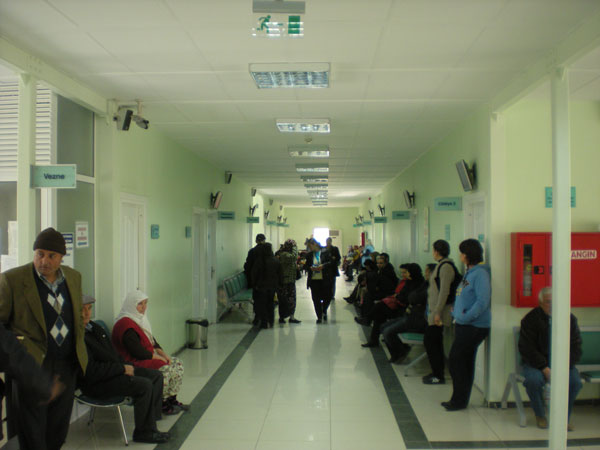

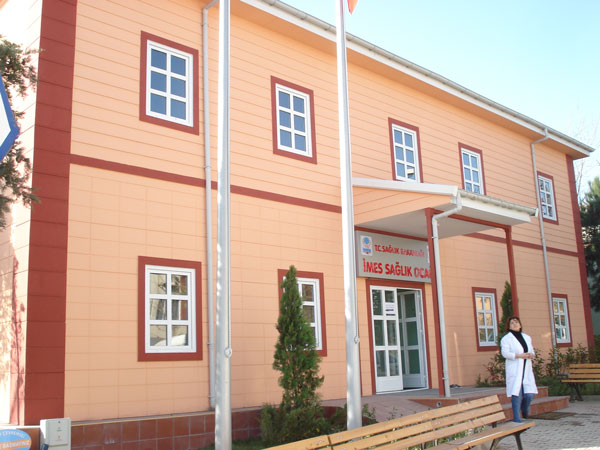

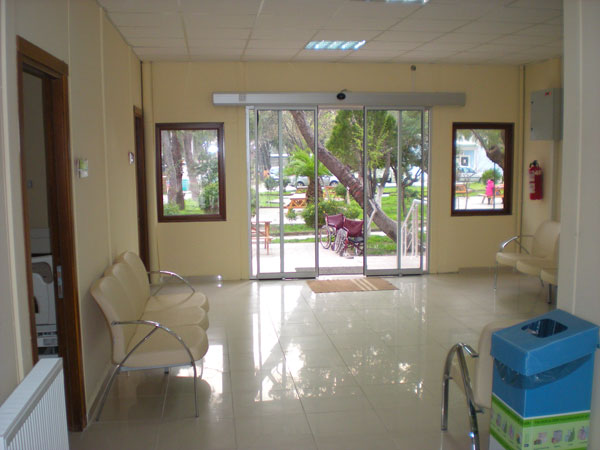

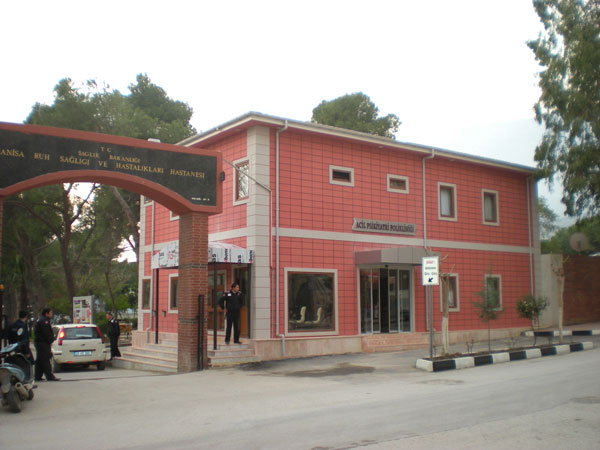

Bu teknik özelliklerle yurtiçinde ve yurtdışında her türlü ihtiyaca yönelik bölgesel ya da yerel sağlık ocağı, revir klinik, hastane gibi sağlık hizmetlerine yönelik uygulamalar yapılmaktadır.






Teknik Özellikler

Açıklama; Üretim sistemi kaynaksız yapı teknolojisi olan, ön üretimli hafif prefabrike yapılar, kullanım amacına göre genişlik ve uzunlukları 125 cm’nin katları olacak şekilde, istenilen her türlü yerleşim planına uygulanabilir. Panel ölçüleri 1250*2500 mm’dir.Ön üretimli hafif prefabrike binalar birden fazla kurulum ve demontaja uygun olacak şekilde dizayn edilmiştir. Tüm mimari planlama, dizayn ve teknik resimleri ARCHICAD 9 TR, STRUCAD (Structural Steel Detailing System Versiyon-16) ve Autocad, STA4CAD, ÇELİKPROIV programları ile, mühendislik hesapları SAP 2000, CFS programı ile teknik personelimiz tarafından yapılmaktadır. Kullanılan tüm malzemeler TSE belgelidir.

Kar yükü

80 kg/m² - TS 498 ve TS EN 1991-1-3

Rüzgar hızı

102 km/saat (50 Kg/ m² ) TS 498 ve TS EN 1991-1-4

Dış duvar ısı iletim katsayısı

K: 0,37 Kcal/m² hC ( K: 0,43 W/m² K )

İç duvar ısı iletim katsayısı

K: 0,36 Kcal/m²Hc ( K: 0,42 W/m² K )

Çatı ısı iletim katsayısı

K: 0,39 Kcal/m²hC ( K: 0,45 W/m² K )

Şase Yük Kapasitesi

200 kg/m² (iki katlı binalar için) T.S 498 ( T.S 498’e göre bina kullanım amacı ve türüne göre 200 / 350 / 500 Kg/m2 olabilmektedir.)

Deprem Bölgesi

Etkin yer ivmesi katsayısı :Ao=0,40 (1.derece deprem bölgesi )
Bina Önem Katsayısı ( I =1)
Hareketli Yük Katılım Katsayısı (n = 0,3)
Bina kullanım amacı ve türüne göre I =1 / 1,2 / 1,4 / 1,5
n = 0,3 / 0,6 olarak hesaplanmaktadır.

İLGİLİ STANDARTLAR

DİZAYN-STATİK : TS EN 1993-1-1 , 1-2, 1-8+AC, (EUROCODE 3 ), TS 11372, TS 498 ,TS 648,TS 6793, TS EN 1991-1-1-3 , 1-1-4 (EUROCODE 1), TS EN 1998-1 (EUROCODE 8 ), IMO-01.R-01/2005, Deprem Bölgelerinde Yapılacak Binalar Hakkında Yönetmelik – 2007
PANEL KARKASLARI ,MAKAS,AŞIK ÇELİK KONSTRÜKSİYON :
Malzeme : DX51D+Z (~St 37) Erdemir kalite no 1311, S250GD+Z Erdemir kalite no 1325, S320GD+Z Erdemir Kalite No 1332 , S350GD+Z (~St 52) Erdemir Kalite No 1335, standart DIN EN 10346-00 ,çinko kaplanarak galvanize edilmiş yapı çeliği
Üretim : TS EN 10162 standartında JIT üretim sistemine uygun rollformer makinasından çekilmiş galvaniz C / U kesitli cold formed profil 0,8-2 mm sac kalınlığı ve 40-300 mm web genişliği.
Birleşim elemanları : Clinch somunu, galvaniz kaplamalı cıvata, somun DIN 960-961,DIN 935-F,8.8
Isı Yalıtımı : Isı Yalıtım Yönetmeliği (8.05.2000)
Ses Yalıtımı : TS 187 ve TS 854 (DIN 4109)
Yangın Dayanımı : DIN 4102 Binaların Yangından Korunması Hakkında Yönetmelik - 2002

İklim Bölgesi

Duvar yalıtımı 3. iklim bölgesine ( K:0,50 W/m² K ) uygundur.
Çatı yalıtımı 1. ~ 2.iklim bölgesine ( K:0,40 W/m² K ) uygundur.
